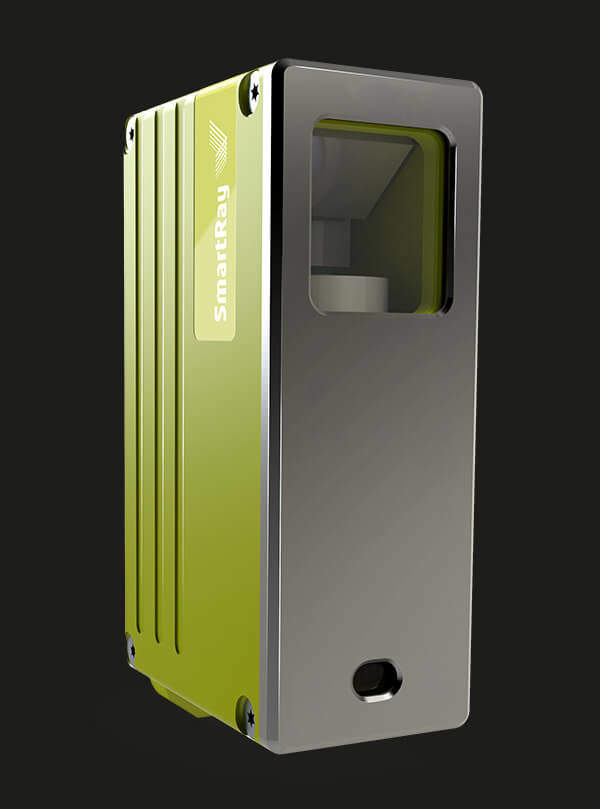

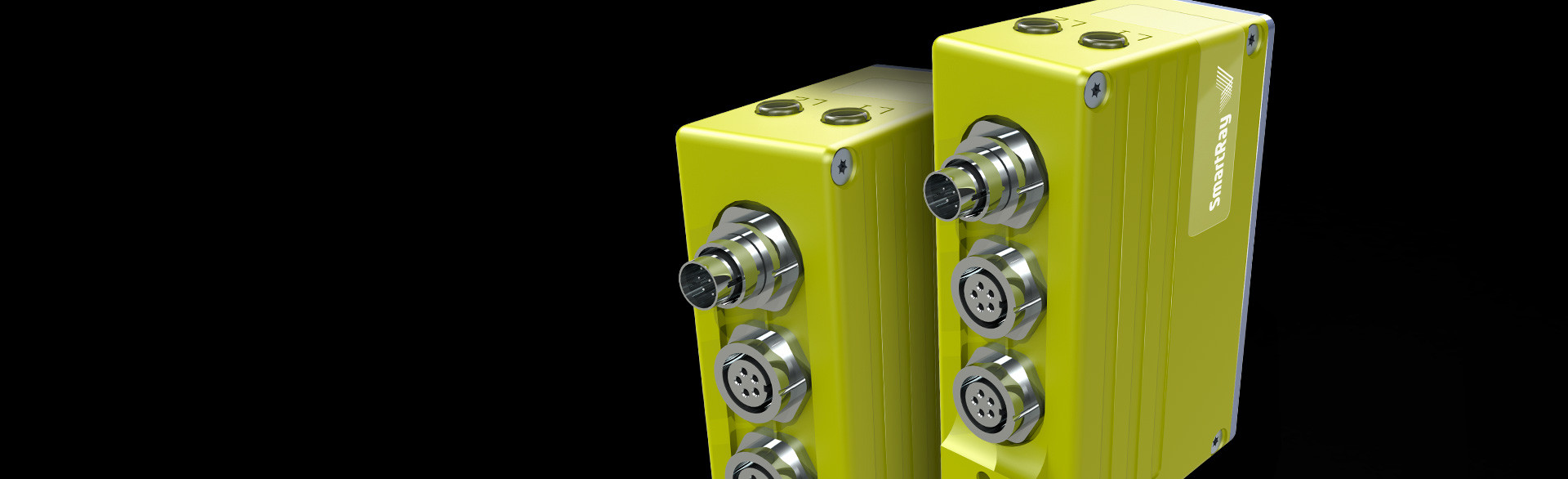

ECCO 55:3D-Sensoren für schnellere Produktionslinien
Für Anwendungen mit einer höheren Geschwindigkeit, für die eine geringe Größe, ein geringes Gewicht und ein außergewöhnliches Preis-Leistungsverhältnis wichtig sind, bietet die ECCO 55-Serie die ideale Lösung. Diese 3D-Sensoren liefern das beste Preis-Leistungsverhältnis im kleinsten und kompaktesten Gehäuse, sodass sie sich für jeden Fertigungsprozess eignen.
Eigenschaften & Vorteile
SmartRay™
ECCO 55.020
| Typisches Sichtfeld (near | mid | far ) 1 | 22 | 24 | 26 mm |
|---|---|
| Messbereich 1 | 20 mm |
| Stand-off Distanz | 70 mm |
| Typische vertikale Auflösung (Z) 1 | 3.25 – 4.75 µm |
| Typische laterale Auflösung (Y) 1 | 35 – 40 µm |
| Z-Linearität 2, 5 | 0.01% (0.1 µm/mm) |
| Z-Wiederholgenauigkeit 4, 5 | 3.8 µm |
| Gewicht | ca. 180 g |
| Teilenummer | 3.002.095 |
| Maximale Punkte / 3D-Profil | 640 |
|---|---|
| Typische Scanrate 3 | Ca. von 400 Hz bis zu 6 kHz |
| Typische 3D Punkterate 3 | Ca. von 0.3 bis zu 3.9 Millionen Punkte / sek. |
| Schnittstellen | Fast Ethernet ( 100 Mbit/ sek ) |
| Inputs | 4 x Inputs, 5 – 24 VDC Quadrature Encoder, AB-Channel, RS-422 standard |
| Outputs | 2 x Outputs, 24 VDC |
| Trigger | START Trigger support auf Input 1 – 4 DATA Trigger support auf Quadrature Encoder Input (Max. DATA Triggerrate: 100 kHz) DATA Trigger-Support auf Input 2, 3 (Max. DATA Triggerrate: 10 kHz) |
| Betriebsspannung | Leistungsaufnahme | 24 VDC, ± 15 % ripple | 4.5 W |
| Laserdiode (Wellenlänge) | 660 nm |
| Laserklasse (Standard | Optional) | 2M | – |
| Maximales Umgebungslicht | 10,000 lx |
| EMV Prüfung | as per EN 61 000-6-2, EN 61 000-6-4 |
| Schwing/ Schockprüfung | as per EN 60 086-2-6, -27, -29, -64 |
| Elektrische Sicherheit | as per EN 61 010-1-3 |
| Schutzklasse | III, as per EN 61 040-3 |
| Schutzart | IP65 |
| Luftfeuchtigkeit | Maximum 90%, non-condensing |
| Temperatur (Betrieb | Lage) | 0 – 40° C | -20 – 70° C |
| Zubehör | Power-I/O cable: 6.310.0XX Ethernet cable: 6.302.0XX Encoder cable: 6.307.0XX |
